Fabriquer son propre atomiseur - Un guide pour vapoter et enrouler

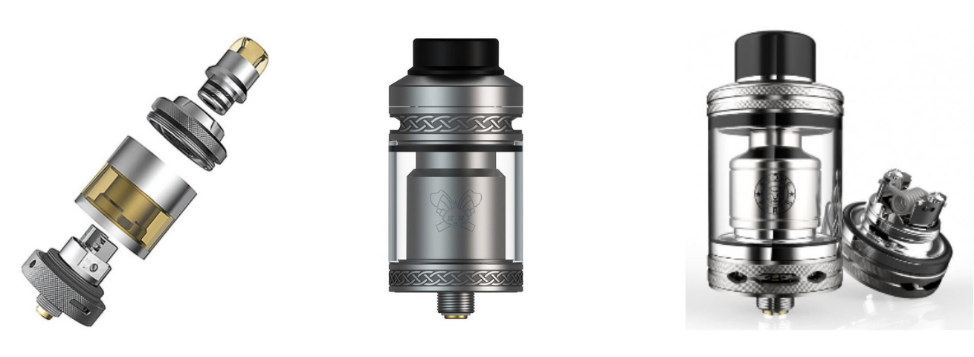

Enrouler Votre Propre Vaporisateur

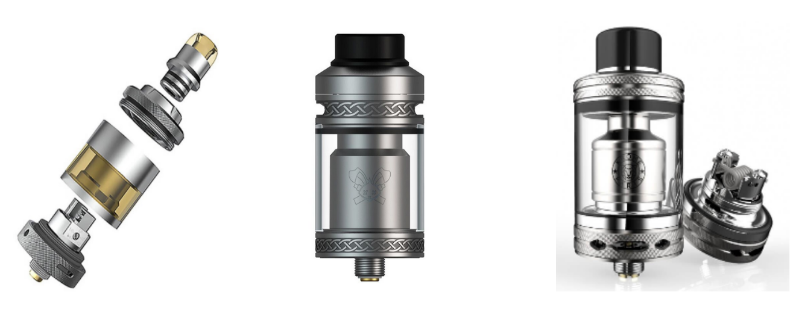

b) RDA (Rebuildable Dripper Atomizer), dripper

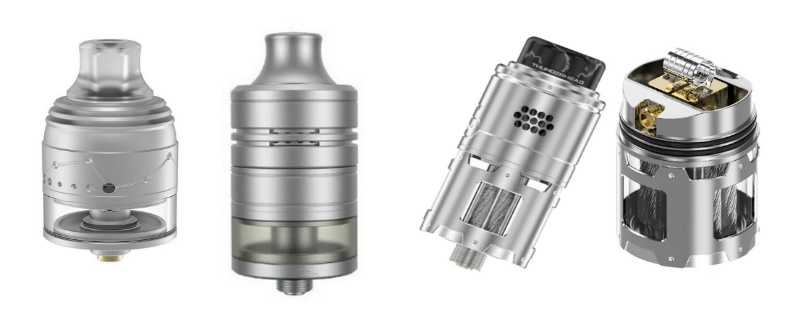

c) RDTA (Rebuildable Dripping Tank Atomizer), Top-Coiler

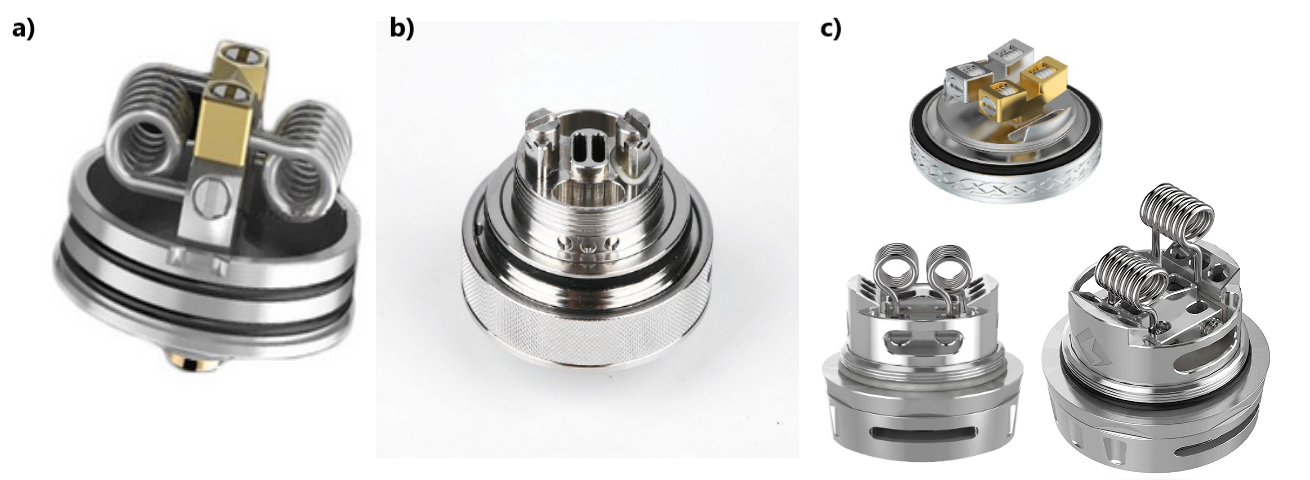

Voici quelques plateformes de construction différentes, communément appelées "build decks" :

a) Plateforme Velocity

b) Plateforme Post

c) Plateformes Sans Poste

De quoi avez-vous besoin pour l'enroulement personnel ?

La chose la plus importante est probablement une bobine ; au début, une préfabriquée fera l'affaire. Avec plus de pratique et d'expérience, vous pouvez également les enrouler vous-même (avec du fil pour l'enroulement personnel en provenance d'une bobine). De plus, vous avez besoin de coton pour la mèche. Un petit coupe-fil, un aide-enrouleur, des pincettes (de préférence des pincettes en céramique) et des ciseaux doivent également être à portée de main. Tous ces éléments sont des achats supplémentaires, mais ces "coûts supplémentaires" sont rapidement compensés. Divers ensembles d'enroulement sont disponibles ; certains sont plus complets, tandis que d'autres sont plus minimalistes. Pour les débutants, un petit ensemble est tout à fait suffisant ; tout équipement supplémentaire est "agréable à avoir", mais pas "indispensable".

Pour explication et clarification, nous discuterons ici de la plateforme MTL-Single-Coil-Deck d'un RTA.

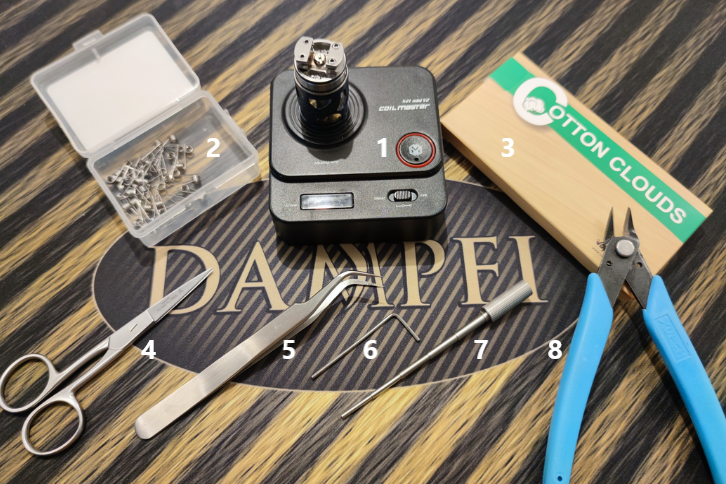

La Préparation – De quoi avez-vous besoin ?

1. Base de montage

     Ohmmètre ou mod électronique régulé, pour lire la résistance de la bobine et la faire chauffer

2. Bobines

     Dans ce cas, des bobines préfabriquées en fil simple (idéales pour les débutants)

3. Coton

     Ici, nous avons une mèche de coton, il suffit de la découper à la longueur souhaitée

4. Ciseaux

     Plus ils sont tranchants, mieux c'est

5. Pince à épiler

     Idéalement, une pince en céramique (ne conduit pas l'électricité), celle montrée fonctionne également très bien

6. Outil pour desserrer/serrer les vis

     La plupart des atomiseurs RTA sont livrés avec l'outil approprié

7. Outil d'enroulement

     Pour préparer, configurer et stabiliser la bobine pendant l'installation

8. Pince coupante

     Idéalement (comme celle-ci), avec une lame fine et pointue

Préparer le coil

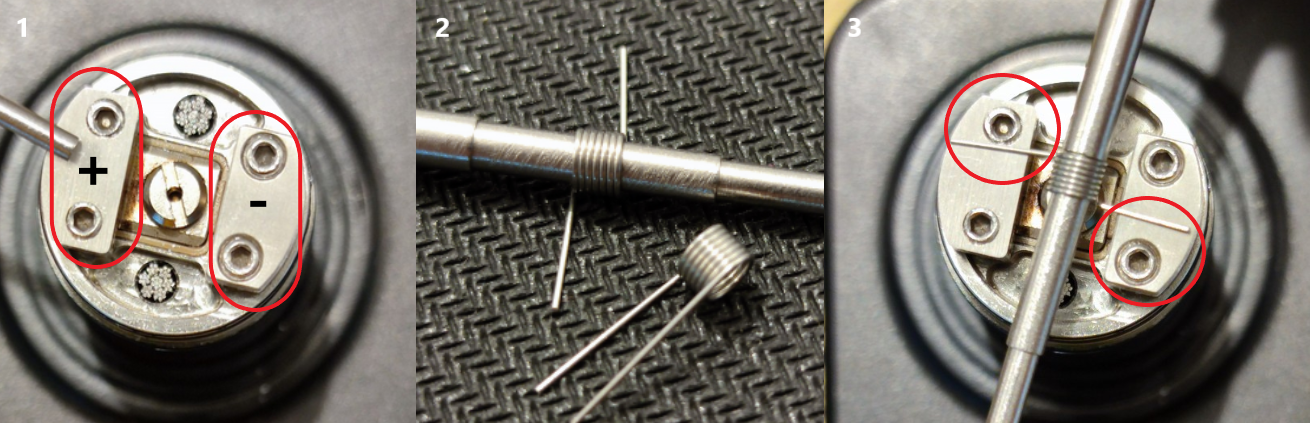

1. à gauche, le pôle positif et à droite, le pôle négatif.

2. orienter le coil en fonction du pont. Veuillez utiliser ici une aide à l'enroulement afin de ne pas déplacer ou écraser les spires. Visser les deux jambes en même temps.

3. contrôler brièvement si cela convient. Le fait que la partie ventrue du coil soit dirigée vers le haut ou vers le bas dépend du pont de l'évaporateur.

L'insertion du coil

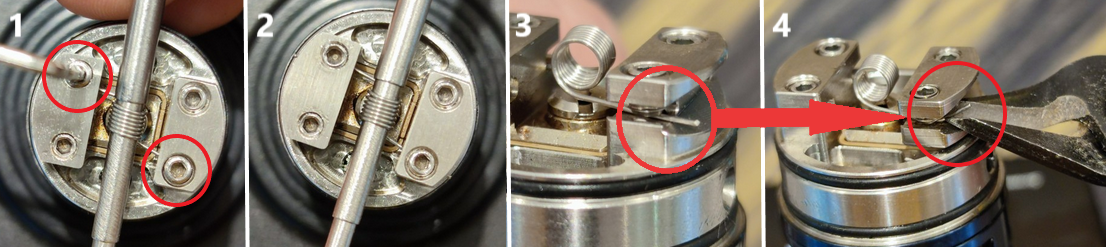

1. Seules les vis nécessaires doivent être dévissées. Insérer la Coil et la fixer au centre avec l'outil de bobinage, serrer légèrement les vis, si la Coil doit encore être alignée. Une fois que tout est en place comme il se doit, serrez fermement les vis. ATTENTION: après SERRÉ vient DÉTACHÉ.

2. Aligner correctement la Coil par la suite. L'idéal est qu'elle soit positionnée au centre du plateau de bobinage ou de la chambre de l'évaporateur.

3. + 4. Coupez proprement les restes de fil. Il est très important que le fil soit coupé aussi près que possible du plateau. Il ne doit en aucun cas toucher la chambre de l'évaporateur, sinon cela provoquerait un court-circuit.

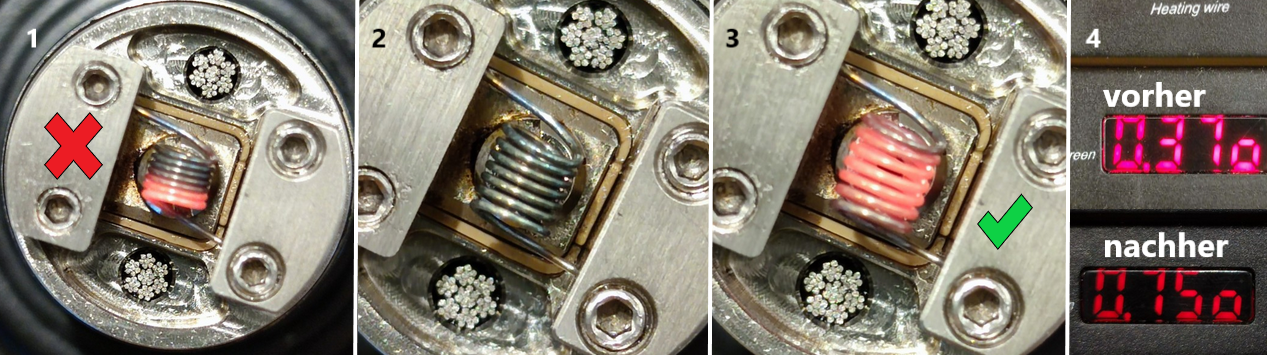

1. Cette image de chauffage montre que le courant circule de manière inégale et que la bobine chauffe de manière irrégulière. Il peut également y avoir des points lumineux isolés (points chauds) qui doivent également être éliminés.

2. Les points chauds et une image de chauffage "sale" peuvent être facilement éliminés. Soit les spires individuelles de la bobine sont séparées (de sorte qu'elles n'entrent pas en contact direct, ou vous pouvez les frotter doucement avec une pince à épiler). Vous pouvez le faire avec une pince en céramique pendant le chauffage. Avec une pince en métal, il est impératif de ne frotter que lorsque le chauffage n'est PAS activé ! (Cela peut être nécessaire plusieurs fois jusqu'à ce que la bobine chauffe correctement.)

3. Lorsque la bobine chauffe uniformément de l'intérieur vers l'extérieur, tout va bien, et nous pouvons passer à la mèche.

4. Juste après l'installation, l'ohmmètre affichera une valeur en ohms, qui peut varier en fonction du matériau par rapport à la spécification du fabricant (pour la bobine). Après le chauffage, la valeur devrait correspondre à celle spécifiée par le fabricant. Il y a des tolérances à prendre en compte (par exemple : spécification du fabricant = 0,50 ohm, valeurs tolérables = 0,40 - 0,60 ohm. Plus la résistance de la bobine est élevée, plus la tolérance peut être grande). La raison en est que vous avez peut-être ajouté ou retiré une demi-spirale. La quantité de fil utilisée pour cette bobine variera donc en conséquence. De plus, de nombreux fabricants mesurent la bobine complète, mais nous en coupons une partie au niveau des pattes, ce qui réduit légèrement la résistance. De plus, la conductivité du fil utilisé change une fois qu'il a été chauffé, ce qui dépend du matériau du fil utilisé.

Poser la ouate

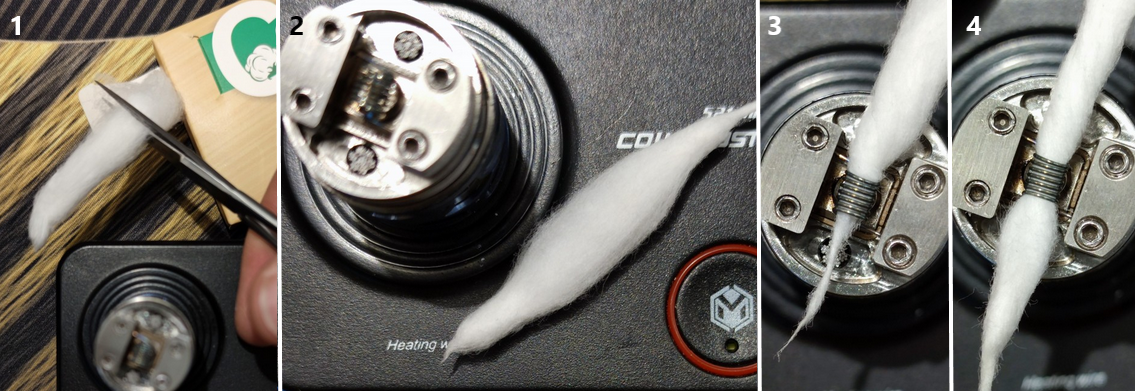

1. Coupez un morceau de coton dans le sens de la longueur. La longueur de ce morceau dépend de la vaporisateur ou de la bobine. Au fur et à mesure, vous prendrez le coup de main. Comme point de repère, j'utilise mon doigt. Pour moi, il convient d'utiliser un morceau de coton de la longueur de deux phalanges de mon index.

2. Tenez le coton des deux extrémités et roulez-le doucement pour former un "rouleau".

3. Faites passer le coton en le tournant à travers la bobine. Mon expérience montre que le coton pénètre plus facilement dans la bobine en le "vissant".

4. Placez le morceau de coton au centre. Il ne doit pas être trop tendu, il doit pouvoir être déplacé de gauche à droite sans déformer la bobine.

Couper et ajuster la ouate

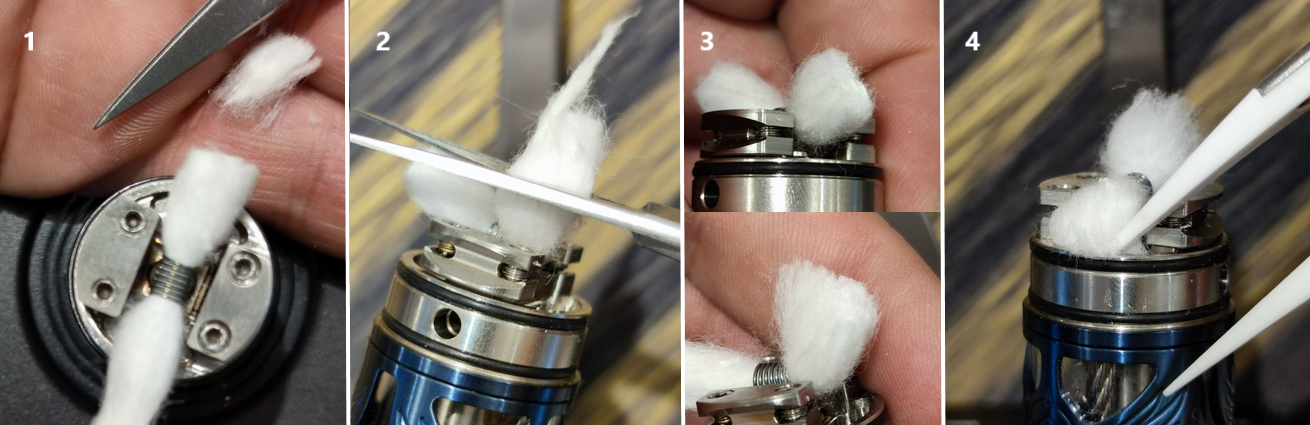

1. Coupez les côtés du coton selon la longueur/courte en fonction du deck. Cela dépendra de l'expérimentation plutôt que de l'étude.

2. Coupez l'autre extrémité du coton à la même longueur.

3. Sur l'image supérieure, on peut voir que le coton est un peu comprimé en raison de la coupe. Selon la conception de l'atomiseur, cela peut perturber le flux de liquide. Sur l'image inférieure, le coton a été un peu "ébouriffé" afin qu'il puisse bien guider le liquide vers la bobine.

4. Placez le coton dans la poche prévue à cet effet. D'abord pour vérifier si le coton est assez long.

Si vous êtes satisfait du résultat, vous pouvez placer le coton des deux côtés.

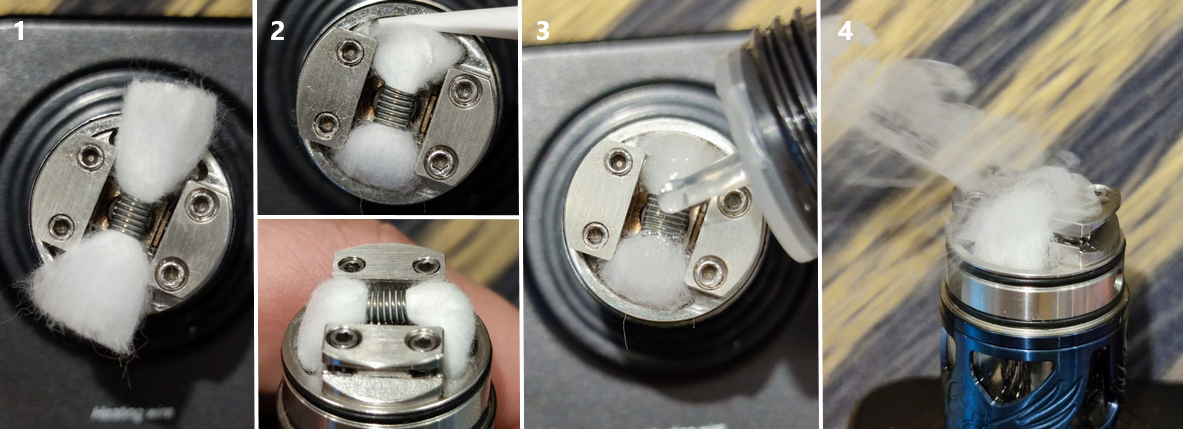

1. Vue de dessus de l'enroulement avec du coton.

2. Le coton a été placé dans les deux poches et convient. L'angle du coton près de la bobine ne doit pas être trop raide, sinon il peut y avoir des "dry hits" (la bobine n'est pas en contact avec le coton et chauffe à vide).

3. Maintenant, vous pouvez ajouter du liquide à l'enroulement terminé.

4. L'heure de vérité, vous pouvez faire un test de tir.

Assemblez maintenant l'atomiseur et assurez-vous de vérifier à nouveau la résistance. Par exemple, si un morceau de fil entre en contact avec la chambre de l'atomiseur, le mod affichera "Atomizer short". Même si la résistance est très éloignée de la valeur cible, la bobine doit être vérifiée à nouveau.

En réalité, ce n'est pas sorcier et c'est à la portée de tout le monde. Je vous souhaite beaucoup de succès et de plaisir à fabriquer vous-même votre atomiseur.
